[NUC] NUC8i7BEH SSD/HDD/RAM 장착 방법

아마존에서 블프때 직구한 NUC8i7BEH의 SSD/HDD/RAM 장착 방법을 정리해보았다.

NUC8i7BEH 모델의 경우 1개의 M.2 SSD와 2.5인치 SSD/HDD, 2개의 DDR4 SO-MIDD 메모리 장착이 가능하다.



아래는 해당 모델의 상세 스펙이다.

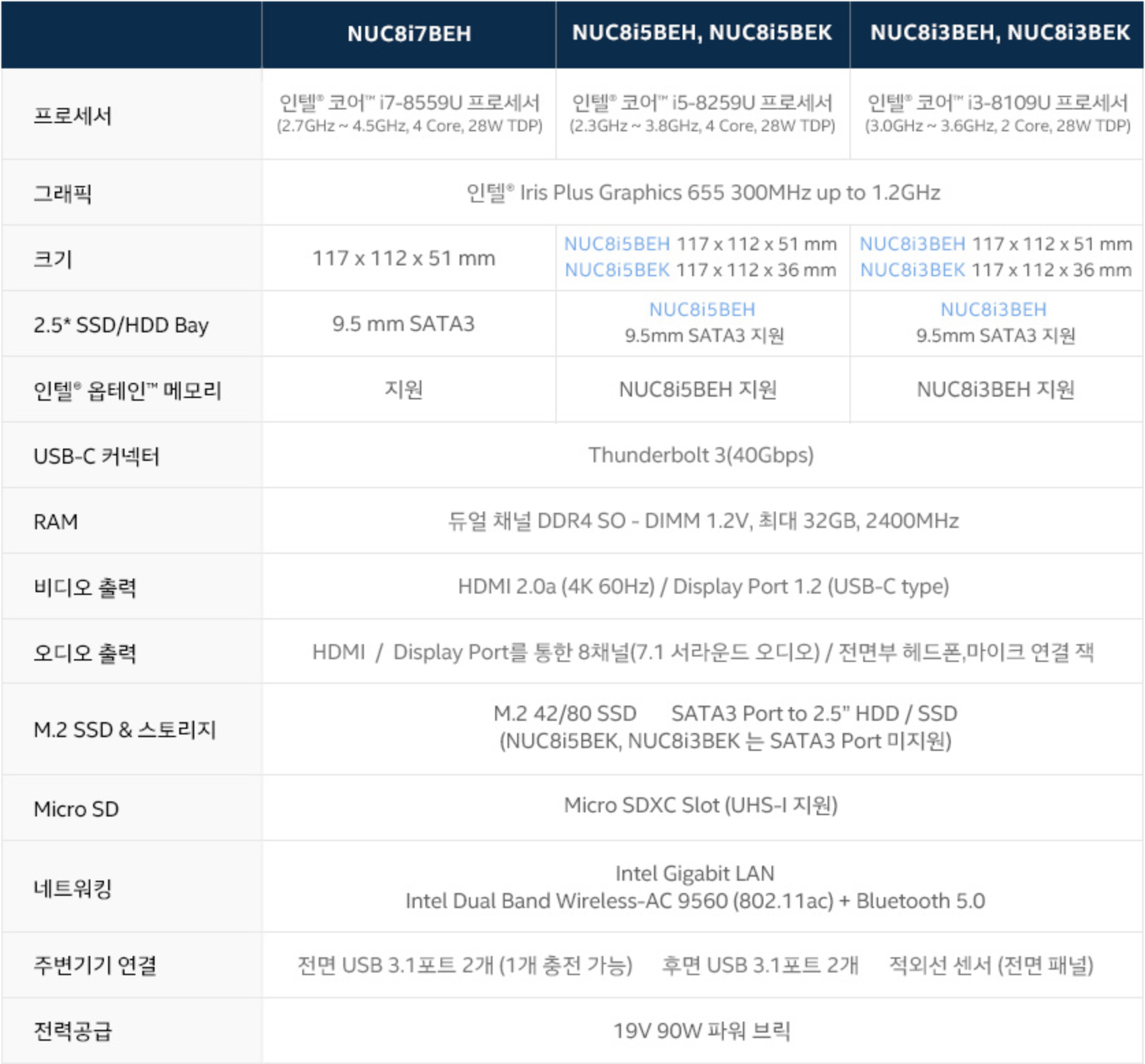

[ NUC8 모델별 스펙 비교 ]



포트 구성은 전면 USB3.1 포트 2개, 후면 USB 3.1 포트 2개, HDMI 2.0a 1개, 썬더볼트3 1개, 기가비트 랜 1개, 마이크로 SD 슬롯 1개로 다양하게 제공된다.

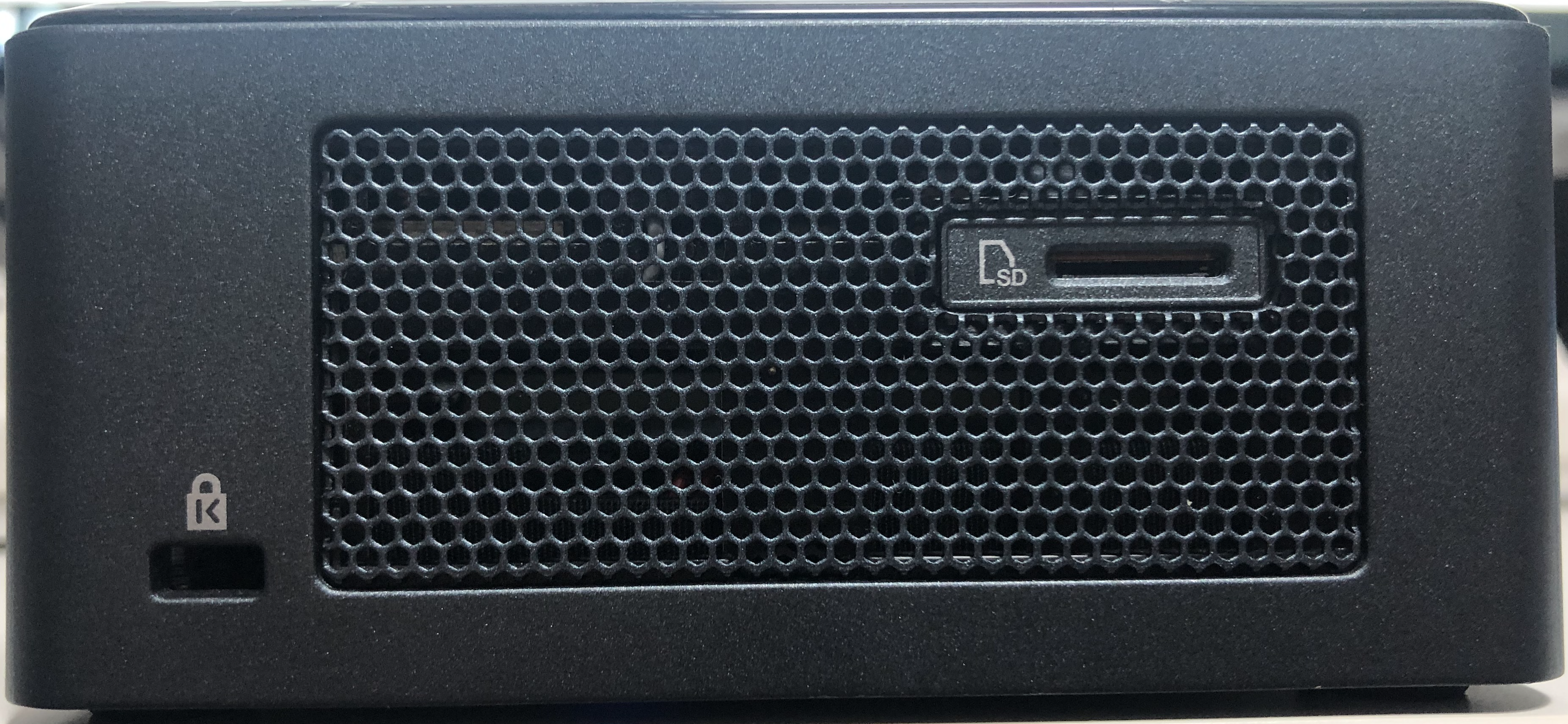

[ NUC8i7BEH 포트 구성 ]



[ SSD/HDD/RAM 설치 방법 ]

1. 하단의 4개의 나사를 풀고 들어낸다.

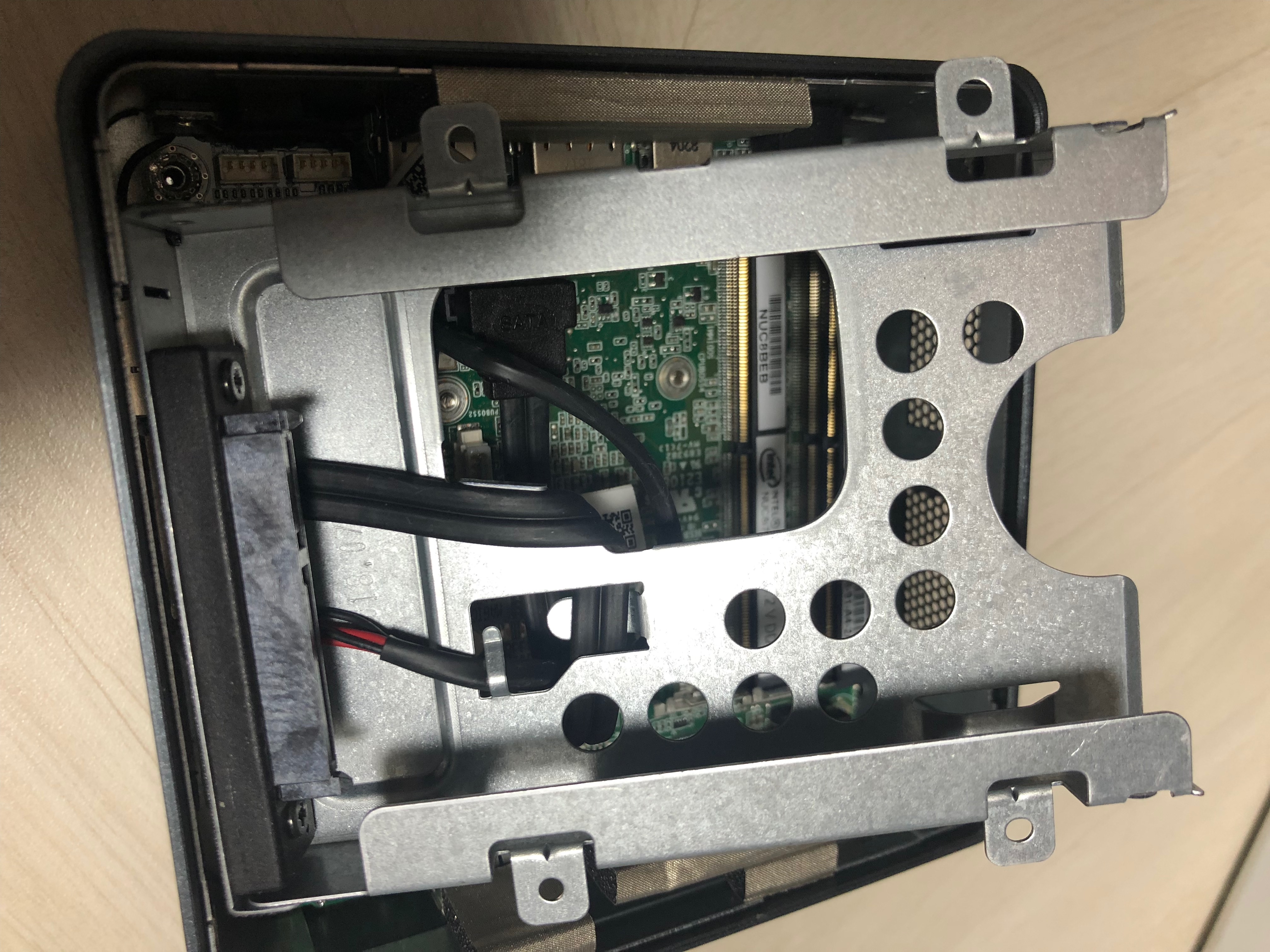

2. 2.5인치 SATA 베이와 메인보드간에 케이블이 2개 연결되어 있으니 조심해서 들어올리자.

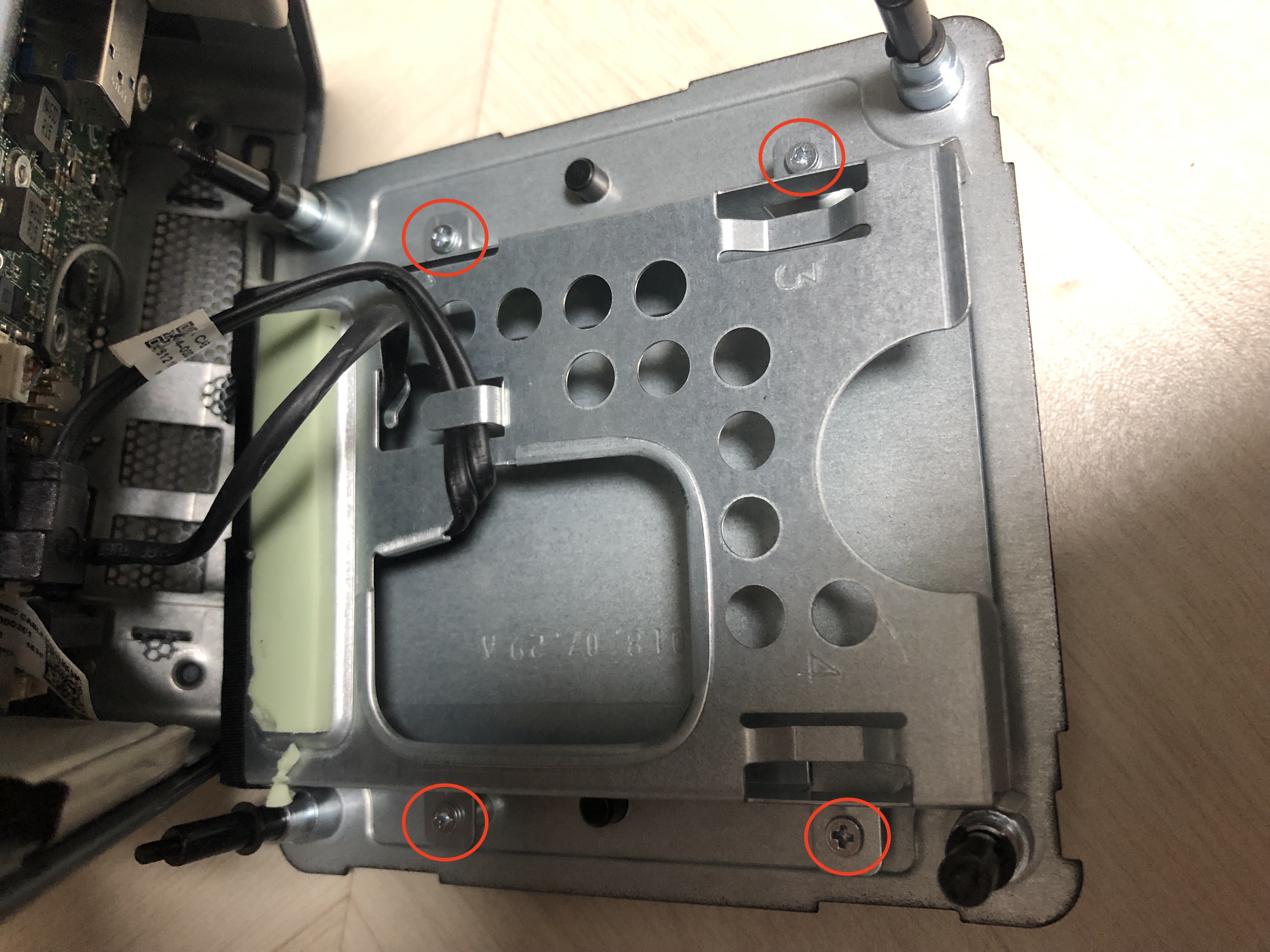

3. 하단 패널과 SATA 베이 간에 연결되어 있는 4개의 나사를 풀자

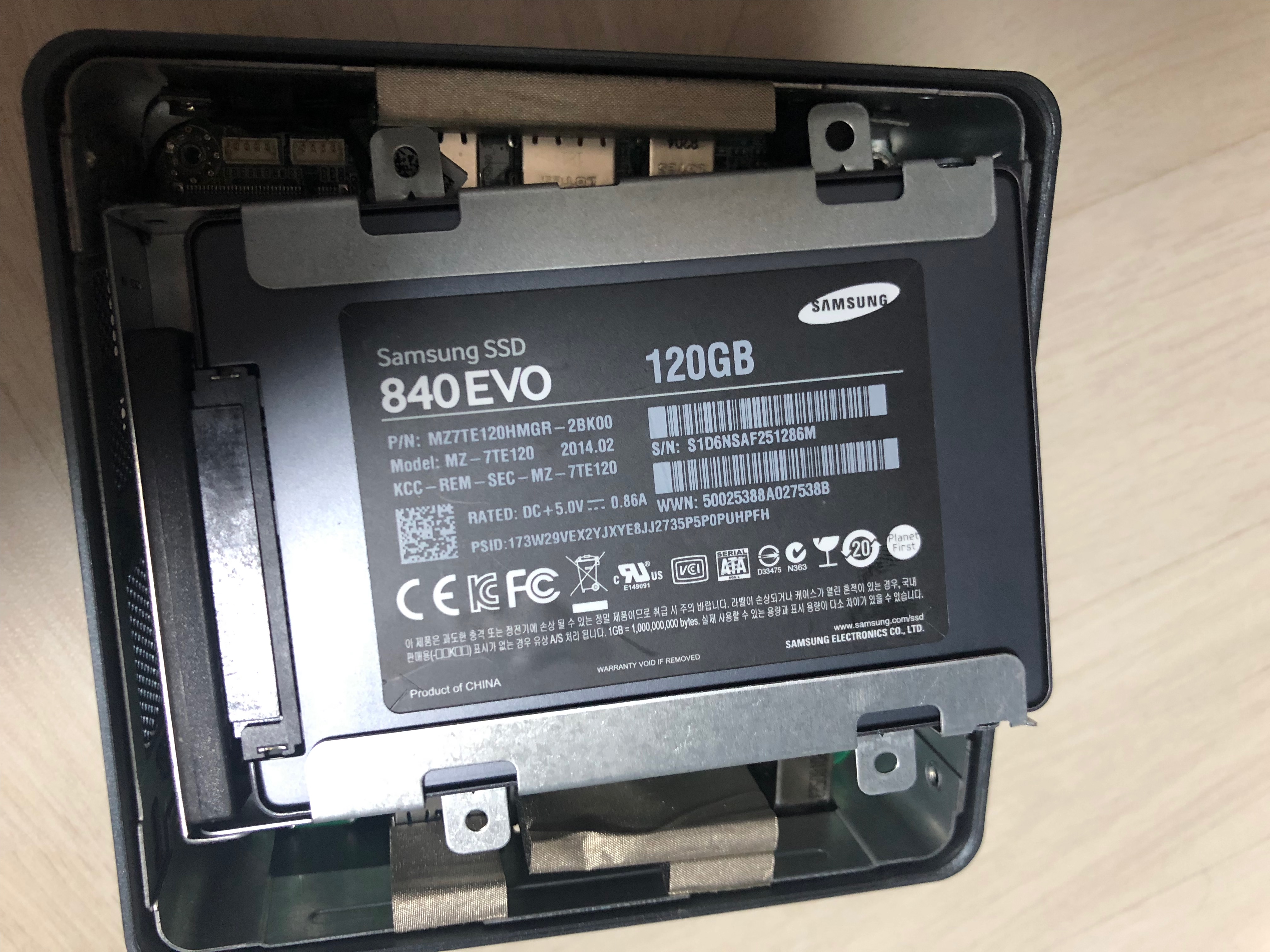

4. SATA 베이에 2.5인치 SSD 또는 HDD를 연결한다.

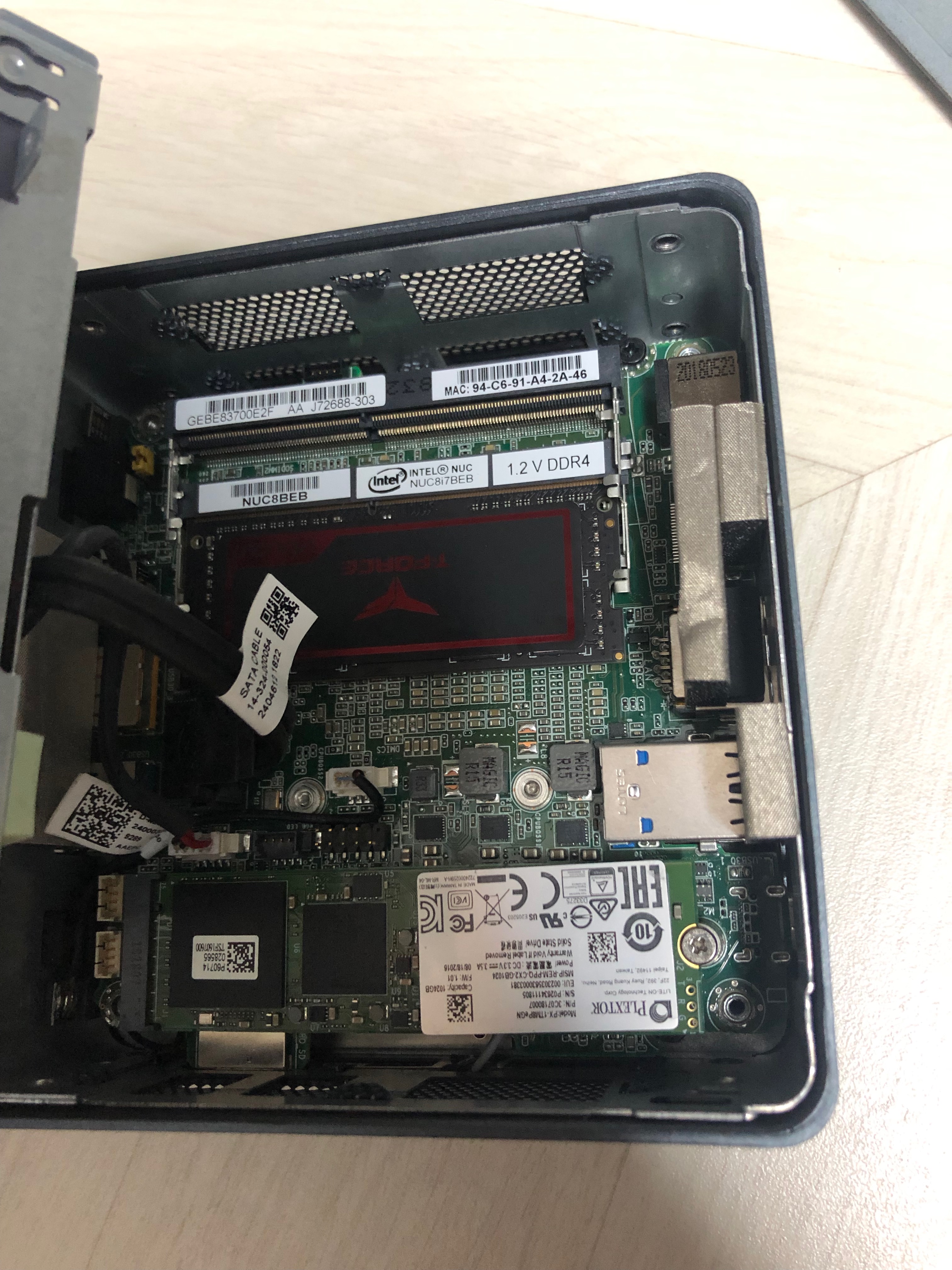

5. M.2 SSD와 RAM은 메인보드 쪽에서 설치 가능하다.

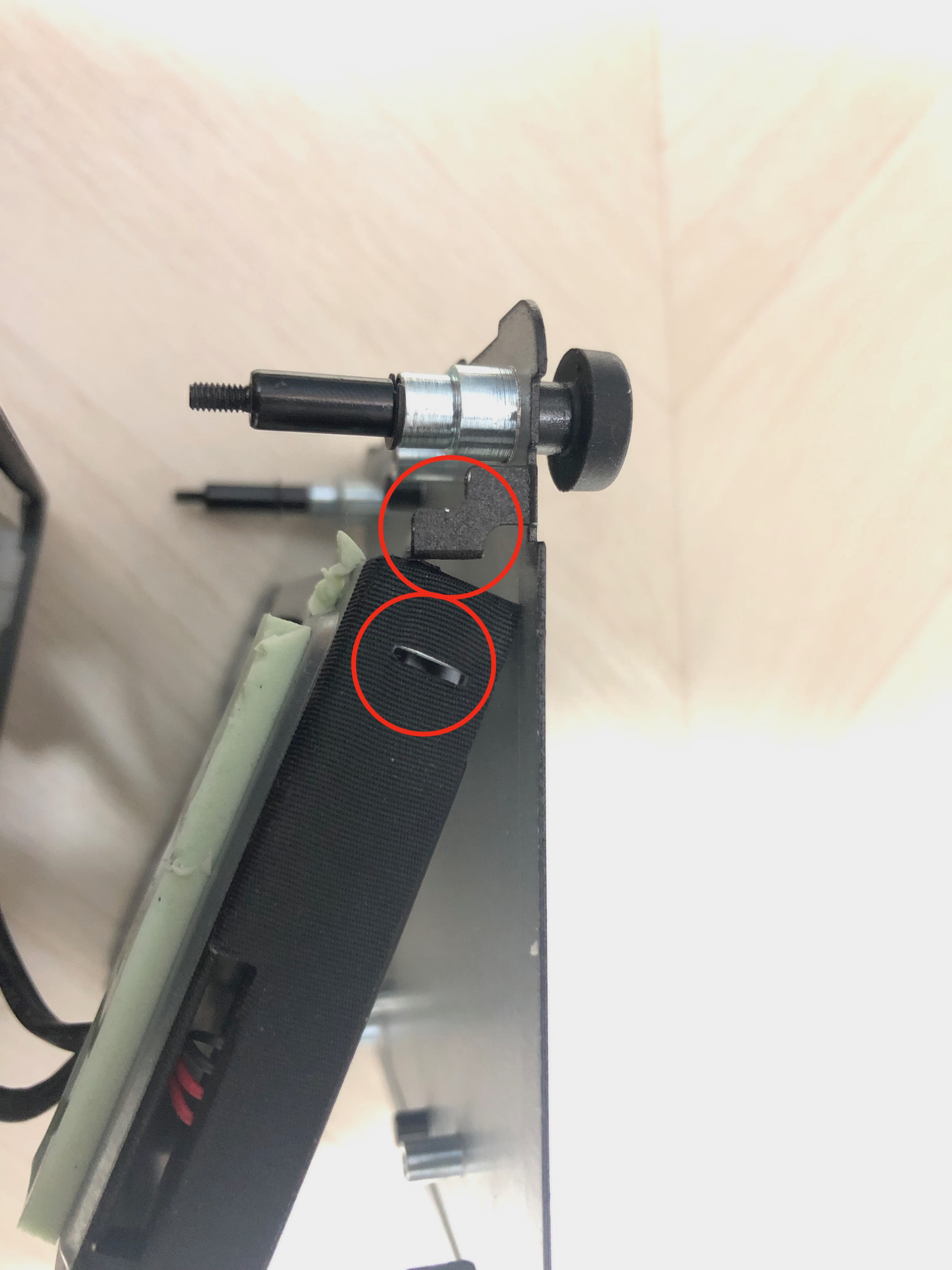

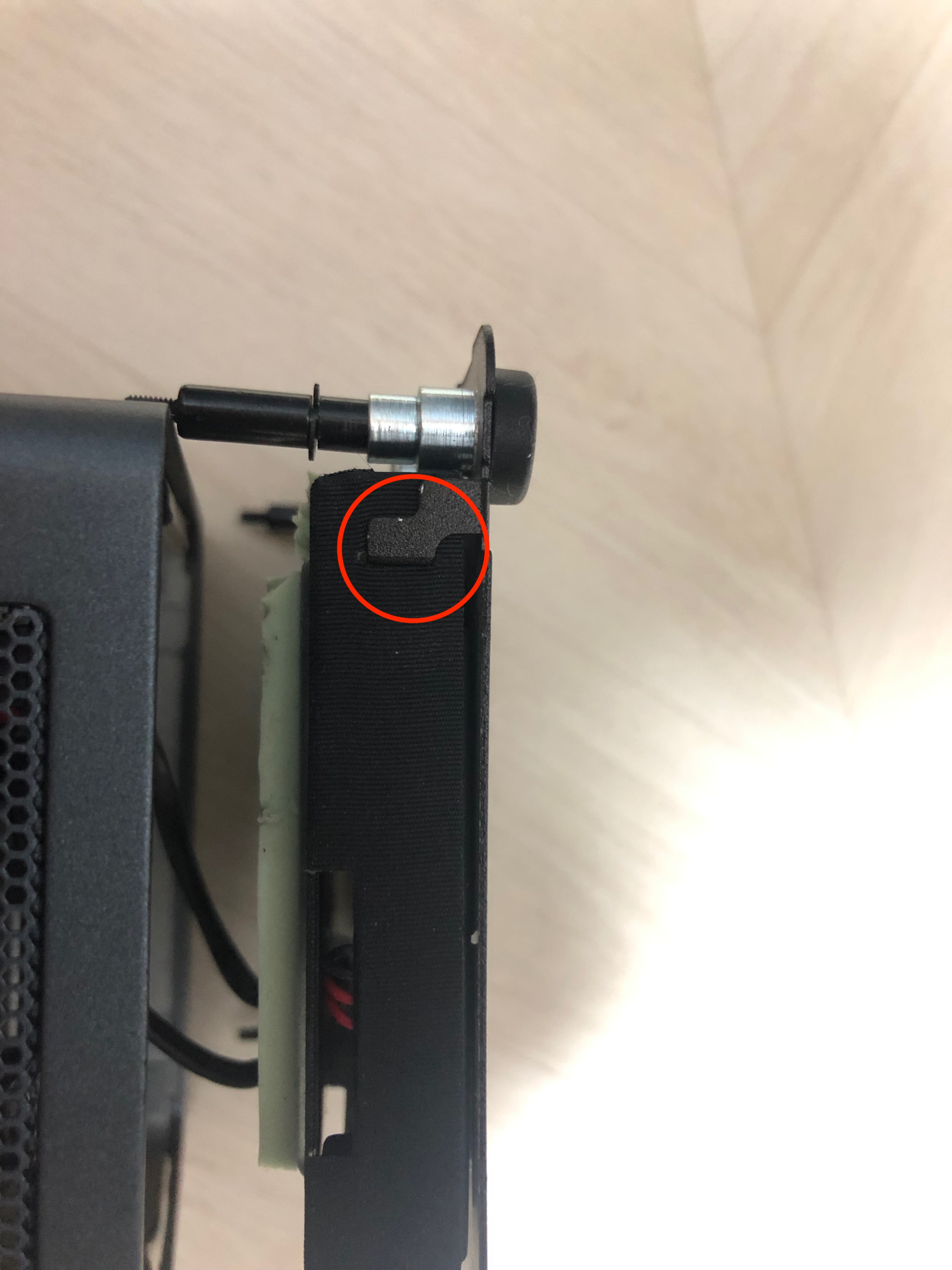

6. SATA 베이와 하단 패널을 연결 시에 사진의 빨간 동그라미 부분을 결합하고 나사로 연결

7. 하단 패널을 다시 조립하면 끝
